USV - Line Interactive

APC Smart-UPS: Line-Interactive

Mittlerweile die gängigste Technologie: Bei der Line-Interactive werden im Normalbetrieb die Verbraucher mit der Spannung des Einganges der USV versorgt. Liegt die Spannung nicht im einstellbaren Toleranzbereich, schaltet die USV in den Batteriebetrieb um. Nun wird der Wechselrichter am Ausgang der USV von den Batterien gespeist. Der Umschaltvorgang findet im Bereich von einigen Millisekunden statt, die an der APC USV angeschlossenen Verbraucher bekommen von dem Umschaltvorgang nichts mit.

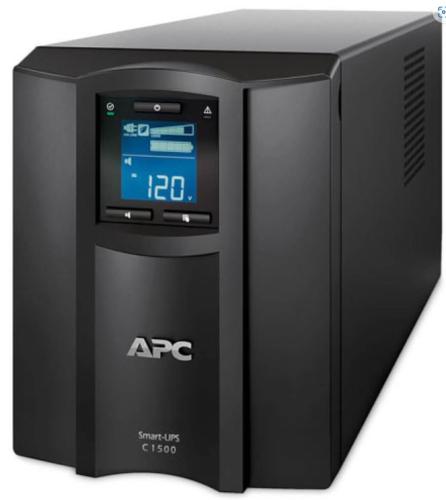

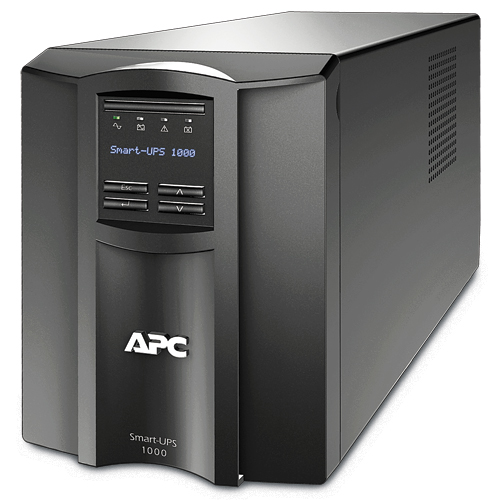

APC USV im Standgehäuse

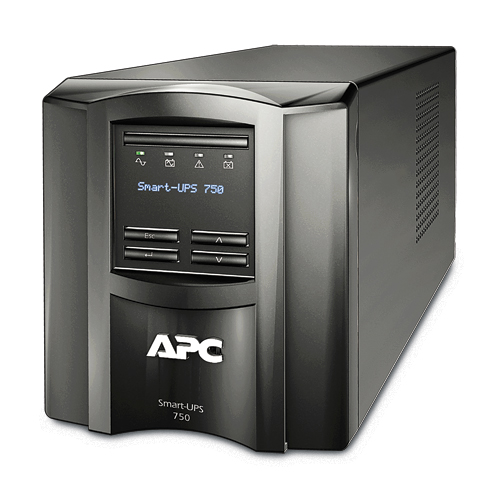

In der Smart-UPS-Familie SMT bietet APC z. B. die SMT750i, SMT1500i SMT2200i und SMT3000i an. Die Gehäuse unterscheiden sich sehr von denen für den Rackeinbau.
Bei der Smart-UPS-X und Smart-UPS SRT werden Kombigehäuse verwendet. Die Modelle im Standgehäuse lassen sich mit dem entsprechenden Rackmount-Kit auch in ein 19"-Schrank einbauen. Dazu werden die Füße und der Deckel von der USV entfernt. Die Bedieneinheit (Display) läßt sich um 90° drehen.

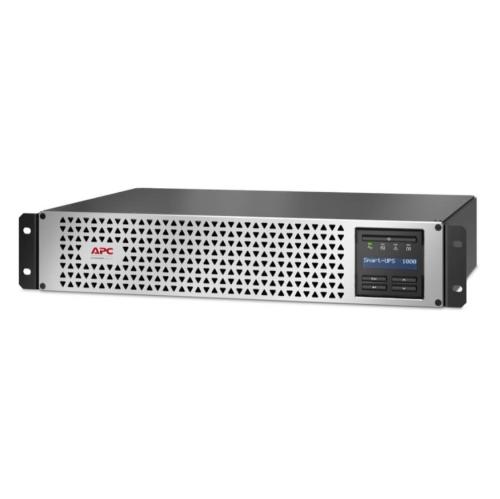

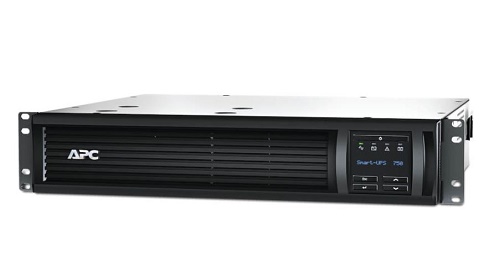

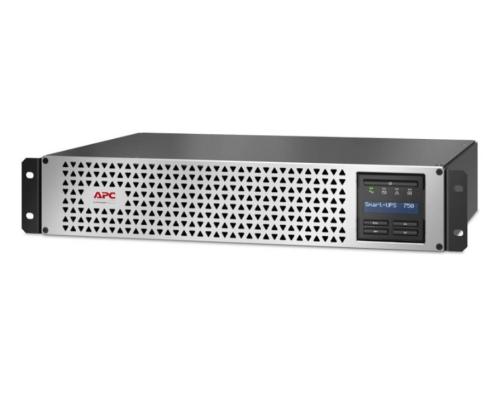

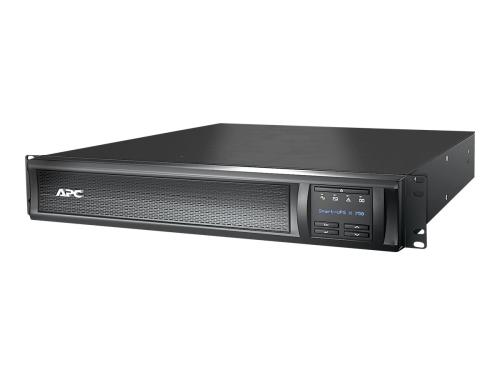

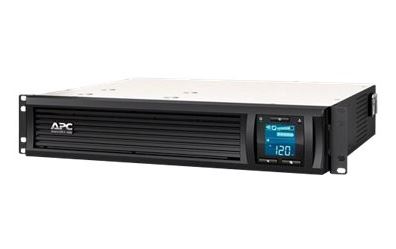

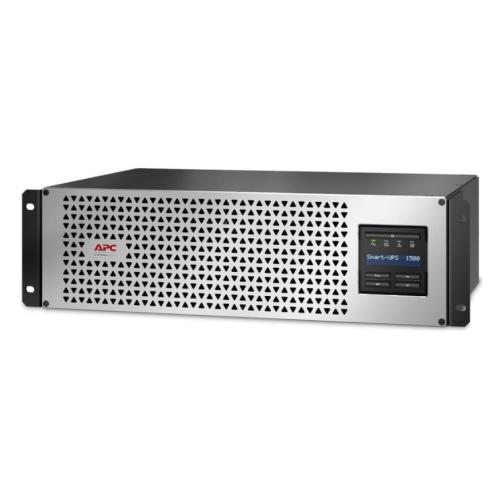

APC USV im Rackmountgehäuse (für 19 Zoll-Einbau)

Ist in der Artikelnummer der APC USV ein `RM` im hinteren Bereich enthalten (Beispiel: SMT1500RMi2U, SMX3000RMHV2UNC), so handelt es sich um ein Rackmountgehäuse incl. Befestigungsmaterial für den 19"-Einbau.

Batterieerweiterung

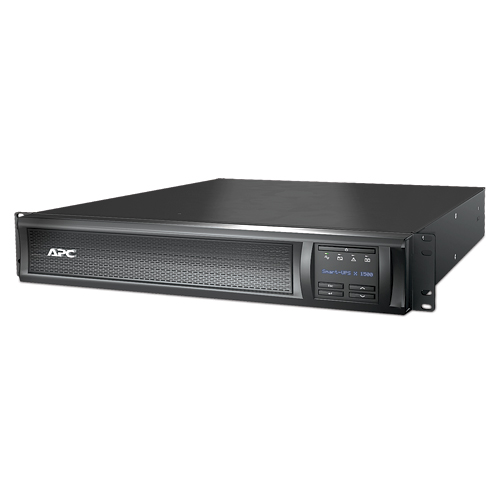

Alle USVen von APC mit einem `X` in der Artikelnummer (Beispiel: SMX1500RMI2U, SRT3000RMXLI können mit externen Batterien erweitert werden. Dabei erhöht sich je nach Anzahl der externen Batterien die Autonomiezeit (auch Laufzeit oder Runtime) der USV im Batteriebetrieb.

Managementkarte AP9630 und AP9631

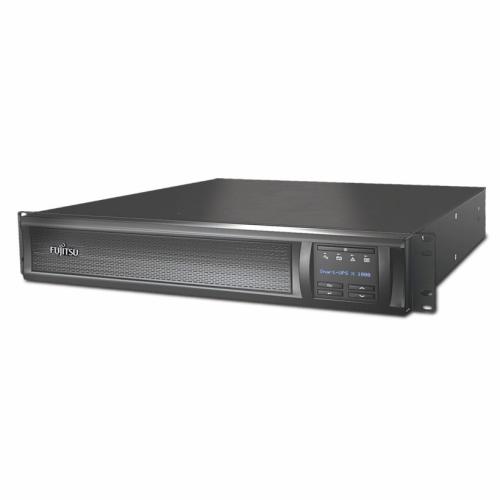

Die Managementkarten der zweiten Generation AP9630 und AP9631, sowie der dritten Generation (AP9640 und AP9641) können im Smart-Slot eingebaut werden. Der Smartslot befindet sich auf der Rückseite der USV. Ist in der Artikelnummer der USV am Ende ein `NC` enthalten, so ist eine Managementkarte incl. Temperatursensor bereits in der USV eingebaut. Ausnahme: Geräte der SRT-Reihe: Hier ist die Managementkartenfunktion onboard verbaut.
